一、簡介

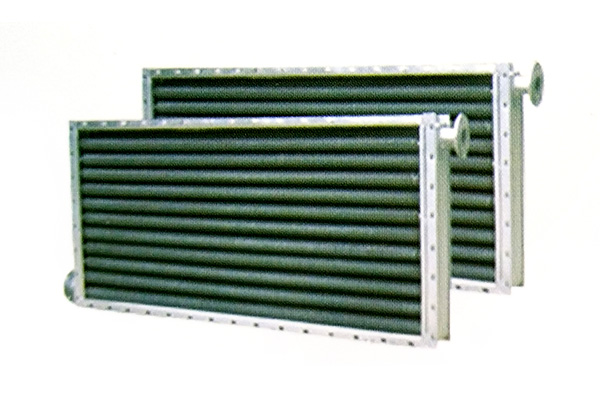

SRZ型螺旋散熱器，是翅片式蒸汽的工作壓力為0.3-6kg/c㎡,熱水溫度130°C-70°C，為媒質在空調系統中作為加熱空氣用的空氣加熱器。

SRZ型螺旋散熱器，近年來在熱風采暖、空氣調節及干燥裝置，特別是目前工礦企業各大型建筑物采暖通風系統，得到了廣泛應用，受到了良好效果。

二：結構特點

SRZ型散熱器由螺旋翅片管、管板。側板等組成，而螺旋翅片管又是散熱器的一個重要組成部分，在制作過程中采用了先進工藝，在專用機床上把0.5x16mm優質鋼帶繞制在外徑21.25mm的鋼管上，后進行涂裝，螺旋翅片與散熱管接觸地面廣而緊，傳熱性能良好穩定，并且牢固耐用。

SRZ型散熱器根據放熱性能的大小分為大（D)、中（Z)、小（X)三種類型共三十八種，其三種類型的翅片距S1分別為：

D-S=5mm ，   Z-S=6mm ，  X-S=7mm

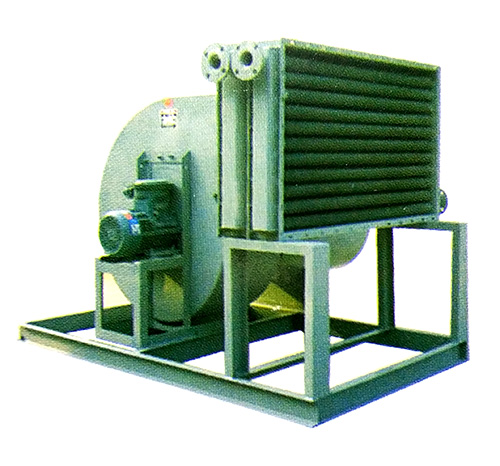

SRZ型螺旋翅片散熱器。它的特點是結構緊湊，外形美觀，便于安裝，方便管理，經久耐用，它不僅適用于集中送風式采暖，同時也適用于局部采暖或其他用途。

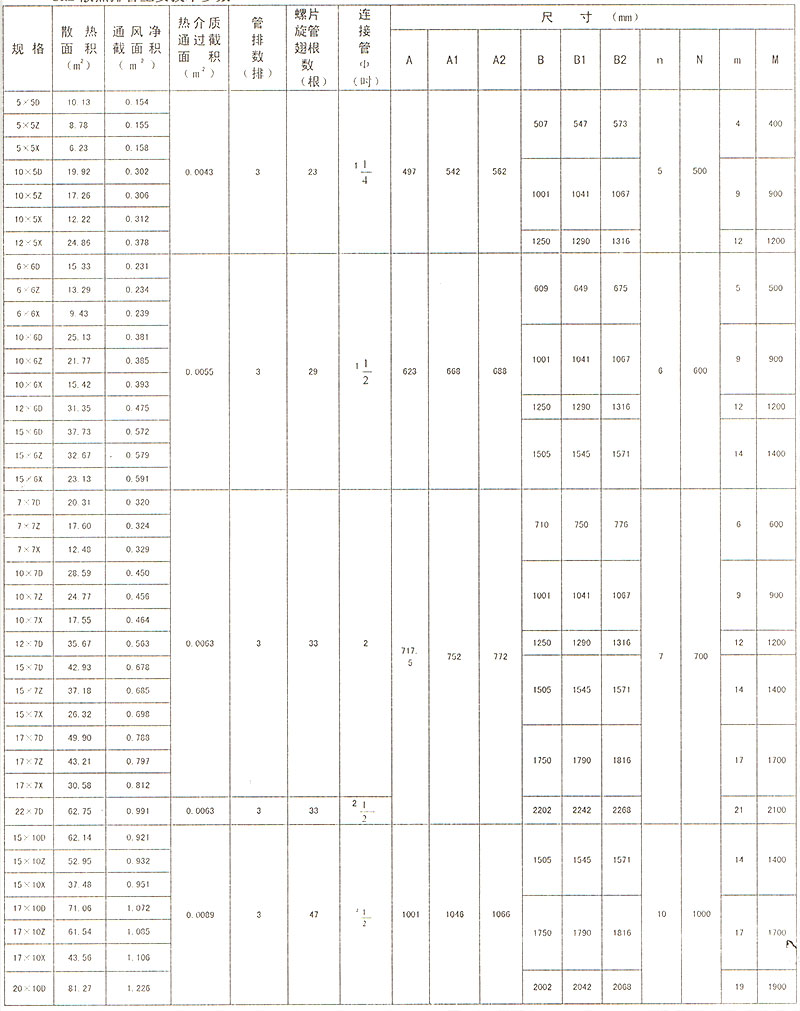

型號規格示例說明：SRZ型螺旋翅片式散熱器的型號規格有兩組，數字和漢語拼音字母組合表示：

第一組——由三個字母表示其型號：S(散）R(繞）Z(系列代號）

第二組——用以表示散熱器的規格：前數字表示散熱器正截面和寬，尺寸分米化的整數（兩數用‘X“相隔），后拼音字母表示類型。

例：SRZ——15x10D即表示一臺SRZ型繞片式散熱器，其通風面積的長為1505mm,寬為1001mm,大型，片距為5mm。
